Логистическая сеть поездов на основе прерываний

Начнем с состава нашей сети:

• Станции погрузки

• Станции разгрузки

• Депо для твердого груза

• Депо для жидкого груза

• N ко-во поездов

В данном руководстве будет обзор на создание ванильной сети поездов, по типу мода LTN Базовая Логика LTN: У нас есть поезда, которые находятся в депо и ждут своего часа и при получении запроса необходимое количество поездов выезжают по динамически собранному расписанию: погрузка -> разгрузка -> депо

---

Прерывания
Благодаря новой системе прерываний, разработчики дали нам возможность создавать расписания поездов динамически, по некоторым правилам настраивая условия для запуска поездов. Таким образом наши поезда становятся универсальными и у нас отпадает необходимость настраивать каждый поезд на определенный тип ресурса.

---

Все станции и депо обмениваются между собой сигналами для корректной работы сети с помощью радаров. Если вы не хотите пускать по всей фабрике ЛЭП с логическими проводами

По поездам у нас две логистические сети:

1. Поезда с твердым грузом
2. Поезда с жидким грузом

У нас тут ванильная игра, а не LTN, соответственно поезда не знают какого типа груз они перевозят и какой длины являются.
И депо не расчитано на настройки длины поезда и тип груза.

Поэтому у нас должно быть как минимум два депо под разные типы груза и поезда одинаковой длины

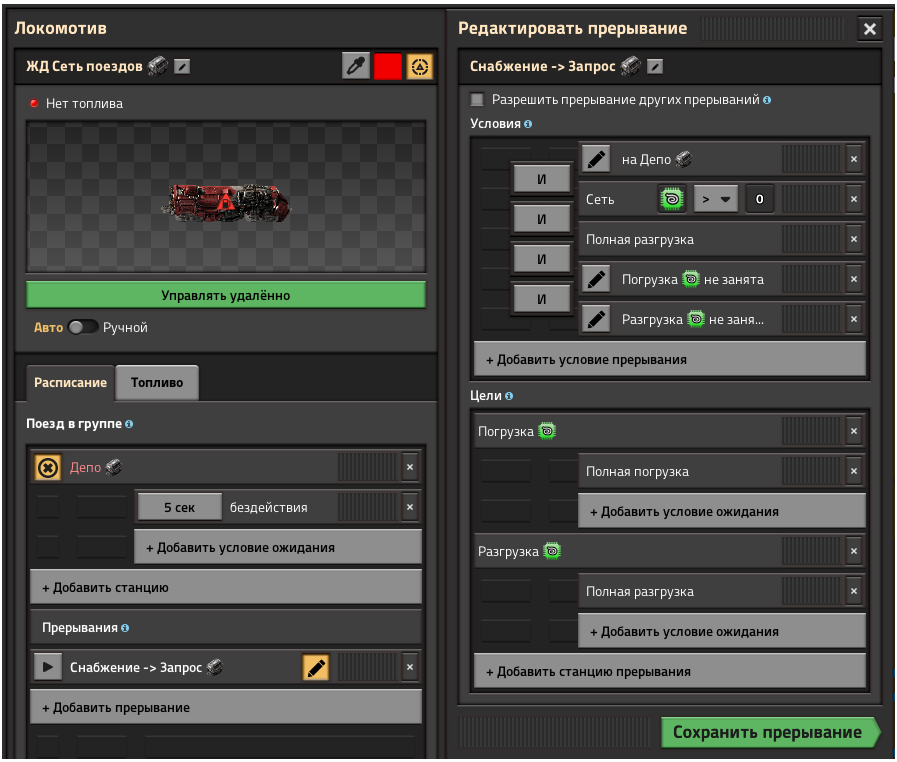

Ниже представлены настройки прерываний для поезда

По условиям прерывания:

• Поезд должен стоять в депо для получения запроса

• На станцию, где располагается поезд (ДЕПО) должен поступить сигнал с запросом

• Поезд должен быть пустой, иначе он не поедет

• Запрошенная станция погрузки может принять к себе поезд

• Запрошенная станция разгрузки может принять к себе поезд

Если все условия выполняются, поезду назначается временное расписание и он выезжает на запрошенные станции. Для справки:
Этот сигнал называется "Параметр сигнала" и принимает значение, которое игрок может подавать на станцию извне (например с комбинатора)

Для нас он создает название запрашиваемой станции в расписании поезда.

Подробнее про сигналы и прерывание вы можете почитать в других руководствах. Например тут: https://steamcommunity.com/sharedfiles/filedetails/?id=3362592267

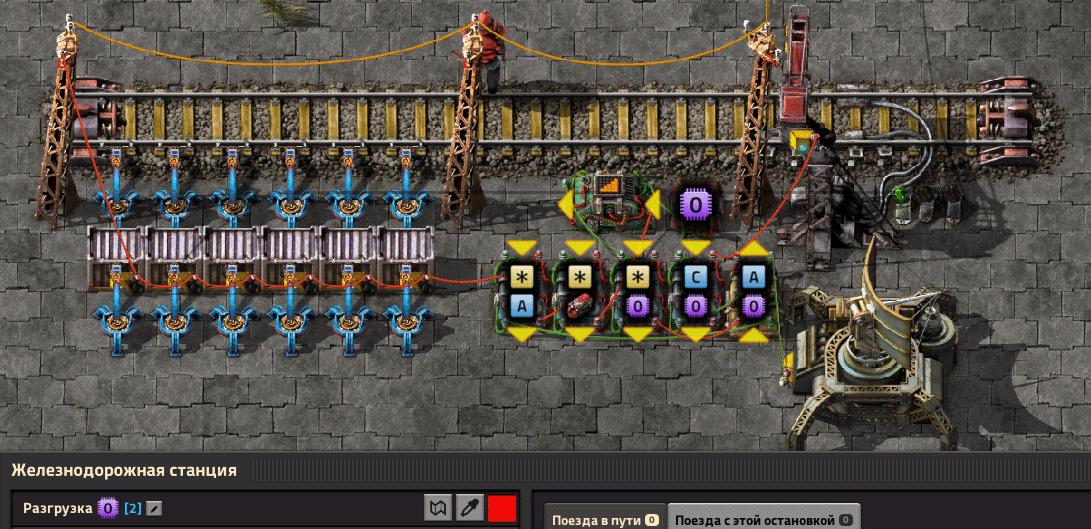

Станция Разгрузки генерирует сигнал запроса в зависимости от вместимости сундуков или лимита поездов. А также уменьшает сигнал запроса, если на станцию едет поезд. Для чего это было сделано можно почитать в разделе работа с сигналами запроса

По умолчанию в данном чертеже 6 стальных сундуков, и станция может вызвать максимум 7 поездов, но если мы ограничиваем лимит поездов, то станция отправит запрос ориентируясь на этот лимит.

Данная станция является параметризируемой для любой длины поезда и количества стальных сундуков

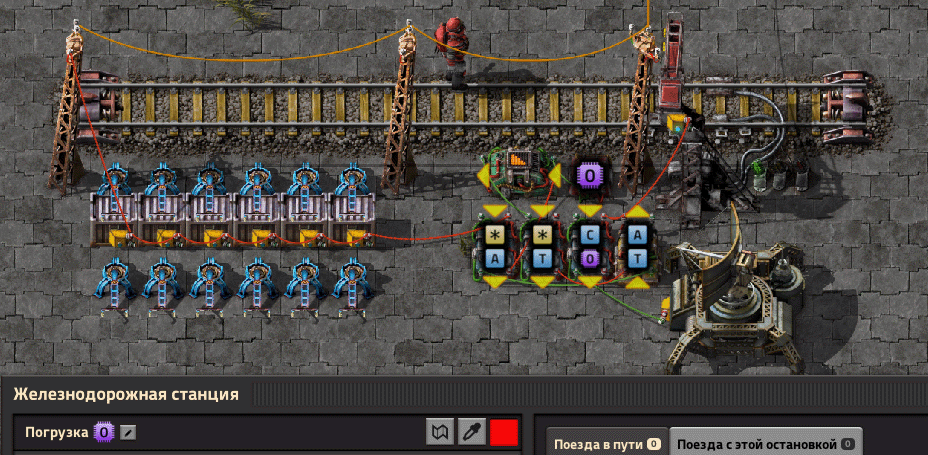

Станция Погрузки уменьшает сигнал запроса, если к ней едет поезд. Для чего это было сделано можно почитать в разделе работа с сигналами запроса

По умолчанию в данном чертеже 6 стальных сундуков, но на лимит поездов тут влияет заполненность сундуков, а не их количество. Так что ставьте сколько хотите, соедините проводом только.
Лимит поездов выставляется в зависимости от количества груза в сундуках и пользовательского лимита.

Данная станция является универсальной для любой длины поезда. Чертеж параметризированный

В депо, как вы уже знаете, стоят поезда и ждут когда к ним придет запрос.
На каждое депо выделяется одна радарная установка, которая обрабатывает и фильтрует запросы.
Важное уточнение: запросы на твердые грузы хранятся в зеленой сети, а запросы на жидкость хранятся в красной. Соответственно чертежи радарных станций отличаются в зависимости от того, какие поезда сидят в депо.
Фильтрация запросов нужна на тот случай, если вы решили раскидать несколько депо одного типа по всей фабрике на планете. А сама фильтрация заключается распределении запросов между радарными установками и в запрете пропускать один и тот же запрос в несколько депо одновременно.

• На каждый радар мы отправляем 1 сигнал "D", чтобы система понимала сколько депо раскидано по фабрике

• Сигналы из общей сети делятся на количество депо и отправляются на поезда через выбирающий комбинатор

• Далее мы считаем остаток от деления на количество депо и одновременно:

  • Отправляем этот сигнал на поезда через выбирающий комбинатор

  • Запрещаем использовать остаток от деления на других депо

Пример:

• Два депо на фабрике и сигнал запроса на доставку 3 медной руды

• По схеме делим 3 медной руды на 2 депо и получаем по 1 сигналу медной руды на каждое депо в системе.

• Нам надо как-то распределить оставшийся 1 сигнал медной руды между депо. На этот случай мы и используем остаток от деления, который по схеме будет попадать на случайное депо и не будет дублироваться.

ВАЖНО На левом нижнем выбирающем комбинаторе необходимо ставить разный уровень интервала обновления во избежании ошибок в работе

---

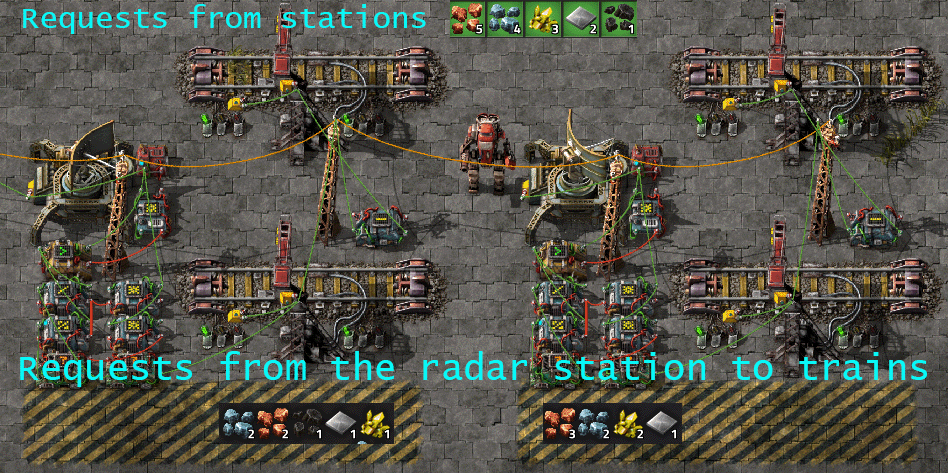

Пример распределения запросов между двумя депо: ВАЖНО Запрос не будет равномерно делиться, если уровень сигнала меньше чем количество депо. За место этого он просто не будет дублироваться. На скрине таким примером будет запрос на уголь

---

Запрос к поездам подается через радарную установку и обрабатывается посредством комбинаторов и светофором между станциями. Принцип работы распределения сигналов между поездами в депо:

• Арифметический комбинатор отнимает единицу от сигнала запроса, если на станции стоит поезд

• Сигнал из арифметического комбинатора поступает на выбирающий и сравнивающий комбинаторы

• Выбирающий комбинатор играет роль таймера, для того чтобы все поезда в депо не брали лишний запрос. Это предотвращает ошибку, если на запрос выехало больше поездов, чем требуется

• Сравнивающий комбинатор позволяет быстрее обновлять сигнал запроса, так как выбирающий комбинатор убирает сигнал выхода с задержкой. Выход сравнивающего комбинатора идет на станцию с поездом.

Пример: у нас есть запрос на доставку 2 медной руды, то есть нам нужно отправить в путь максимум два поезда;

• На первую станцию депо подается чистый запрос -> 2 руды;

• Проверяем по светофору, стоит ли сейчас на этой станции поезд, если стоит, то на следующую станцию депо мы отправим -> 2 - 1 руды = 1 руды;

• Если на след. станции нет поезда, то пропускаем сигнал дальше -> 1 руды;

• Таким образом два поезда получат свой сигнал запроса и покинут станцию вне зависимости от их расположения в депо.

• Следующие поезда сигнал запроса не получают, так как он равен 0, соответственно лишние поезда стоят на месте.

Когда поезд покидает станцию депо, из общей сети отнимается 1 сигнал запроса, так как уже назначен поезд на его выполнение. А как он отнимается из общей сети мы узнаем позже.

---

В моем варианте в депо поезда еще и заправляются. Если у вас отдельная заправочная станция, то смотрите руководства по прерываниям.
https://steamcommunity.com/sharedfiles/filedetails/?id=3353212873

Уровень сигнала запроса показывает, сколько поездов нужно для его выполнения. Он изменяется следующим образом:
На станциях погрузки и разгрузки мы устанавливаем настройку, которая считывает количество поездов, которые направляются на станцию.
Также на каждой станции стоит арифметический комбинатор, который умножает сигнал С на -1 и отправляет на выходе ресурс нашего запроса с отрицательным знаком.
Выходной сигнал арифметического комбинатора отправляем в сеть для того, чтобы сигнал нашего запроса уменьшился на то количество поездов, которые этот запрос выполняют.

---

Или попроще, когда поезд поехал выполнять запрос, он будет удерживать за собой свой сигнал запроса, пока не покинет станцию разгрузки.

В совокупности с обработкой сигналов в депо это устраняет проблему, когда на 1 запрос могло приехать 2 или более поездов на станцию погрузки.

Хочу поделиться своими наработками. Я использую поезда с 4 грузовыми вагонами и у меня иногда возникает проблема на станциях погрузки и разгрузки, которые не всегда могут равномерно загружать или разгружать поезд, и поезда могут долго стоять на станции и ничего не делать. Можно подключить логику к манипуляторам и контролировать равномерную разгрузку/загрузку, но мне так не нравится потому что не уверен в хорошем влиянии на производительность в этом методе. (Поправьте, если я дурак) Вот мое решение выдуманной проблемы: Станция погрузки и разгрузки
Тут 4 сегмента по 12 сундуков

• На станции погрузки высчитывается минимальный заполненный сегмент сундуков и я разрешаю отправить поезд только тогда, когда во всех 4 сегментах есть ресурсы хотя бы на 1 поезд

• На станции разгрузки высчитывается максимально заполненный сегмент сундуков и я разрешаю отправить поезд только тогда, когда во всех 4 сегментах есть место для разгрузки хотя бы для 1 поезда

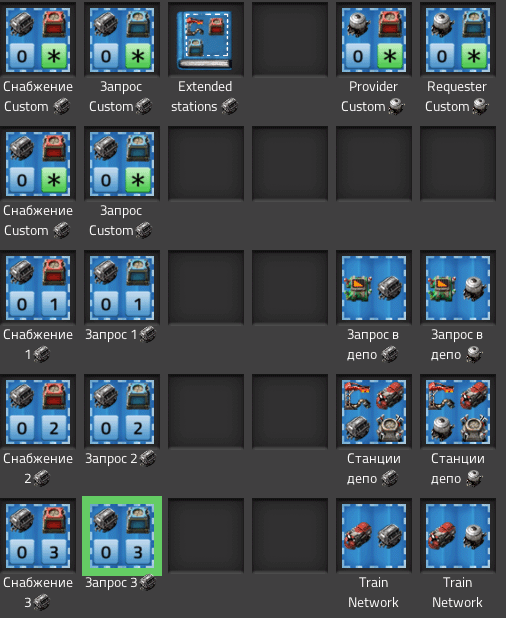

Все чертежи будут по ссылке:

• https://factorioprints.com/view/-OBohahKeCm-VvhBlK59 (новая версия, меньше комбинаторов)

• https://factorioprints.com/view/-OBfkr0mcvPPv0iF7-dz (старая версия)

---

• У меня тут кастомные параметризированные станции для сухих и жидких грузов и отдельные станции для разной длины поезда с подчетом кол-во предметов по сегментам.

• Чертежи поездов, депо и радарных установок для разных типов грузов.

Вот и все. Нет не все! Вот еще небольшая информация: все комбинаторы в чертежах подписаны, и если вам трудно разобраться, обращайтесь к описанию комбинаторов.
ТЕПЕРЬ КОНЕЦ. Это было мое первое руководство, поэтому если вам что то не понятно или чертежи работают неправильно, то пишите в комментарии, постараюсь помочь.
