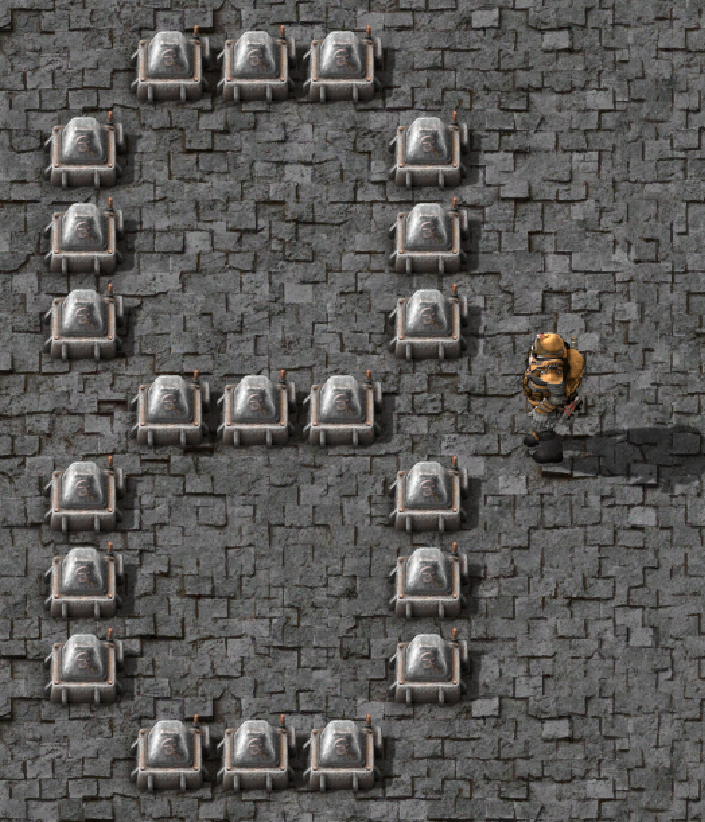

Спочатку створимо наші сегменти, в моєму випадку. Це 3 лампи

З'єднайте їх кабелем і встановіть умову

A<0, B<0, C<0 і т.д. згідно зі скріншотом
Також встановіть прапорець "Використовувати кольори"

Тепер нам потрібно створити постійний комбінатор, де ми будемо зберігати значення
Для цього нам потрібно зрозуміти, які бітові коди мають наші сигнали

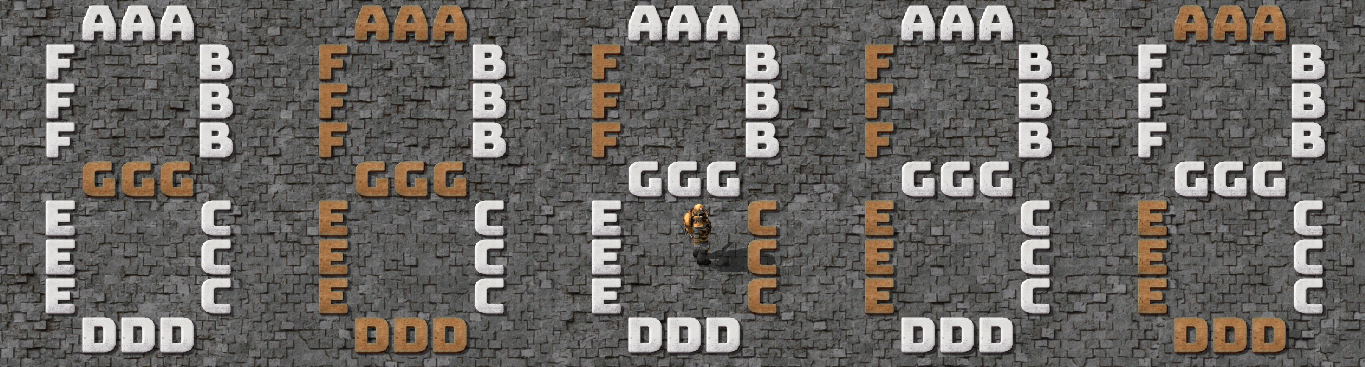

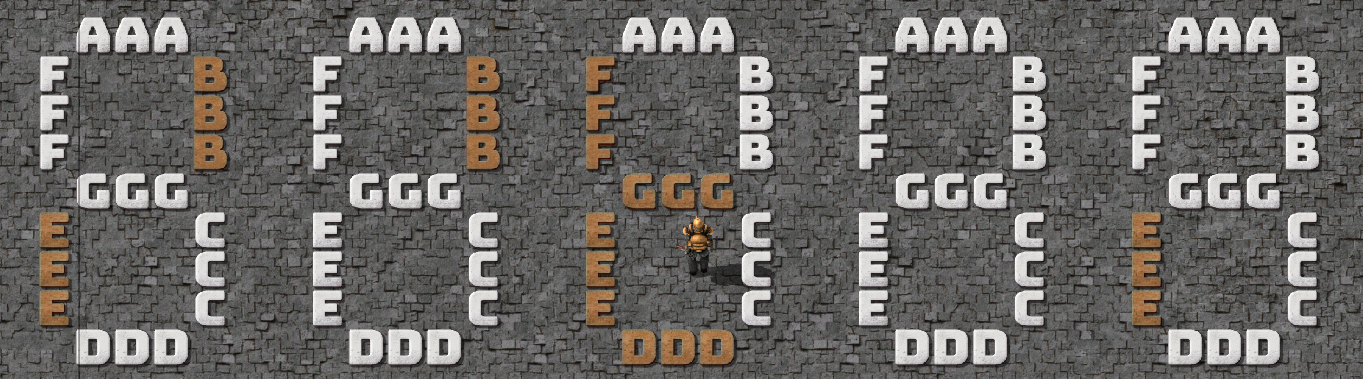

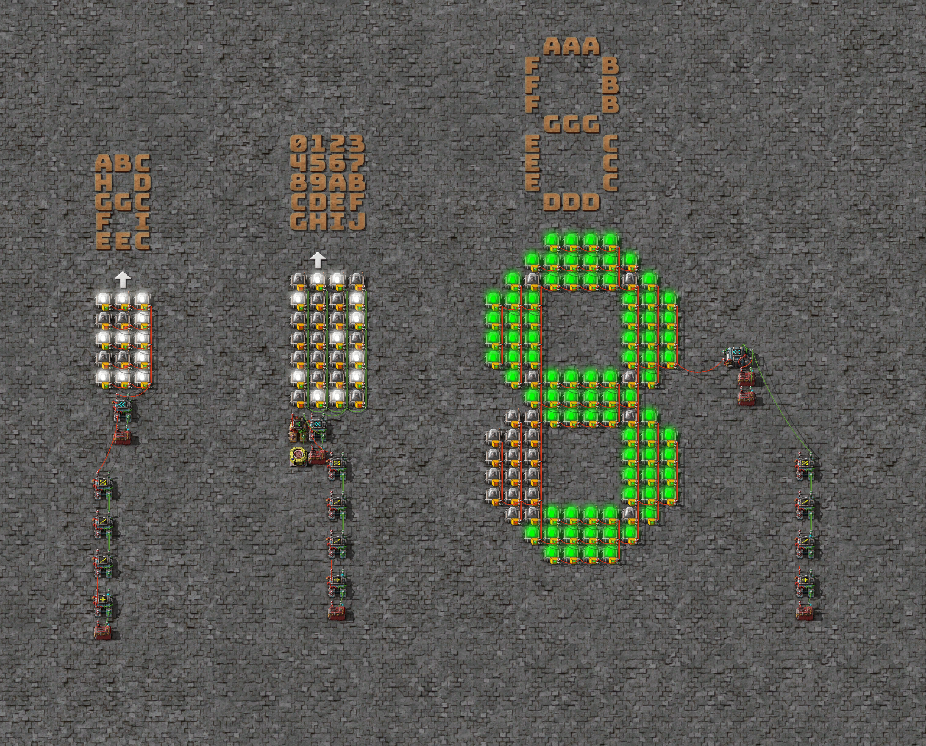

І щоб зробити це простіше, візуалізував цифри, які повинні бути увімкненими, білим кольором, а цифри, які повинні бути вимкненими, мідним кольором

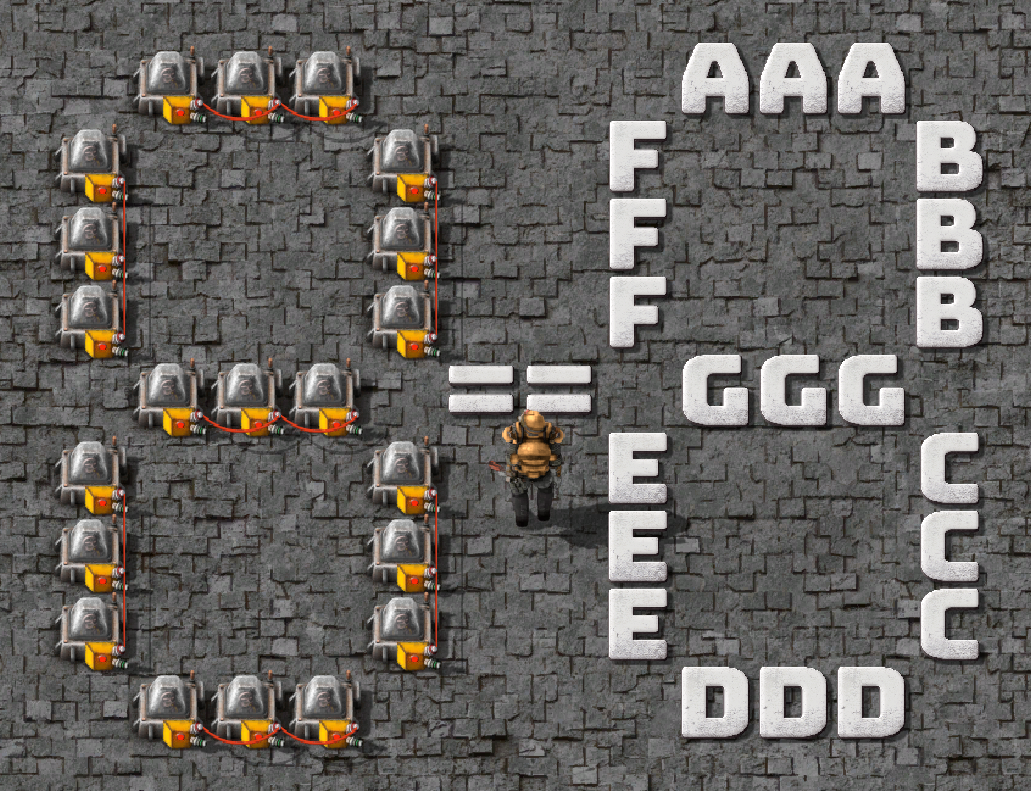

Тепер візьмемо сегмент AAA, який відповідає сигналу A, і переберемо цифри
(так увімкнено = 1, ні = 0)

Для нуля - 1, для одиниці - 0, для двох - 1 і т.д.

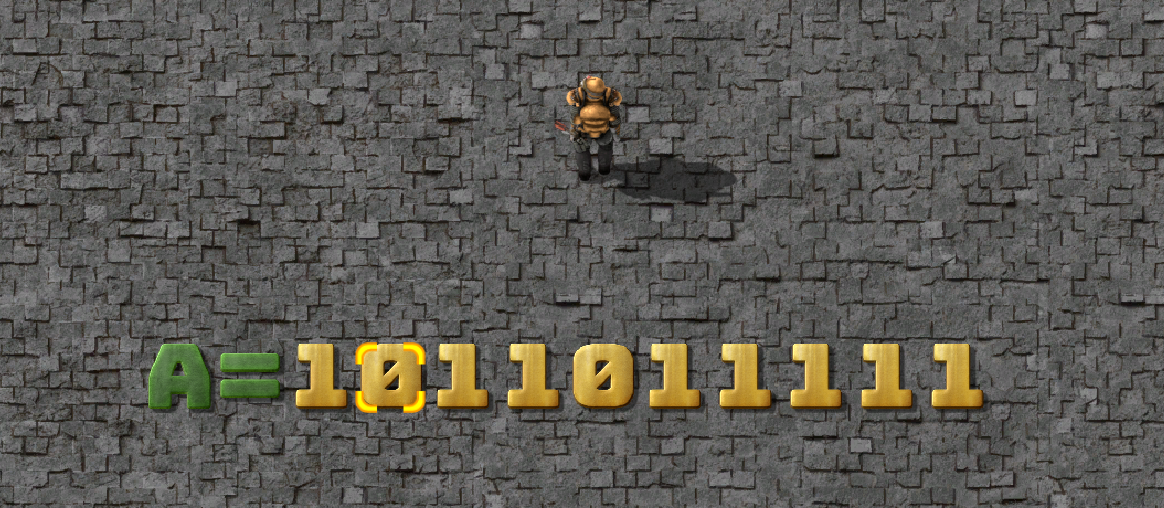

В результаті отримаємо код 1011011111

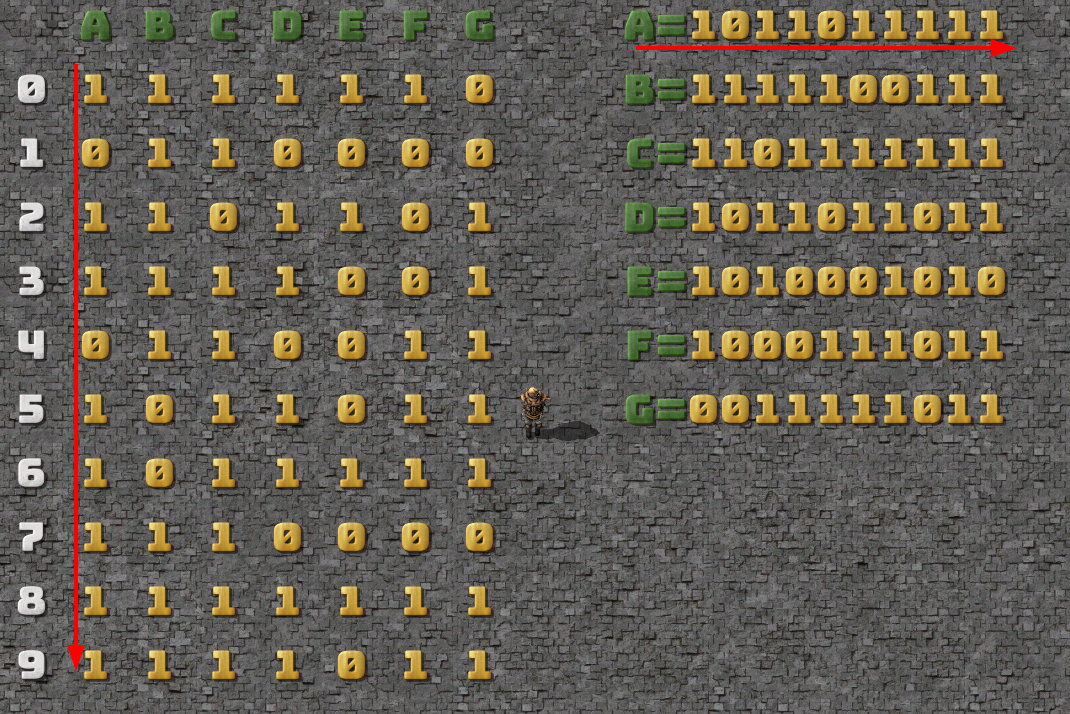

Пройдемося по решті сигналів і отримаємо наступну таблицю

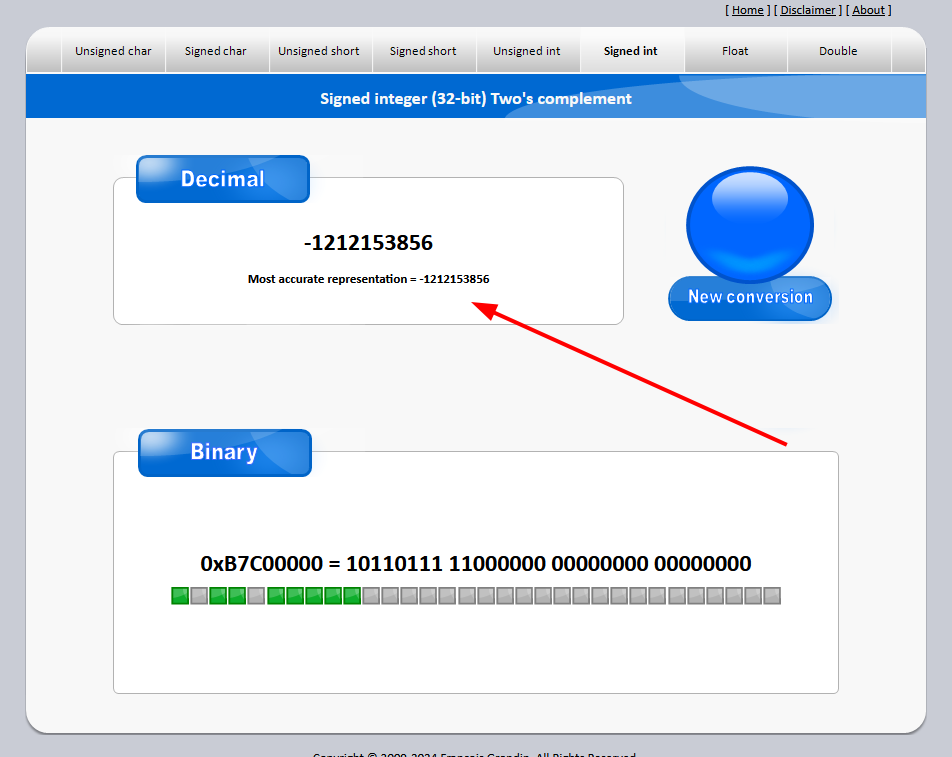

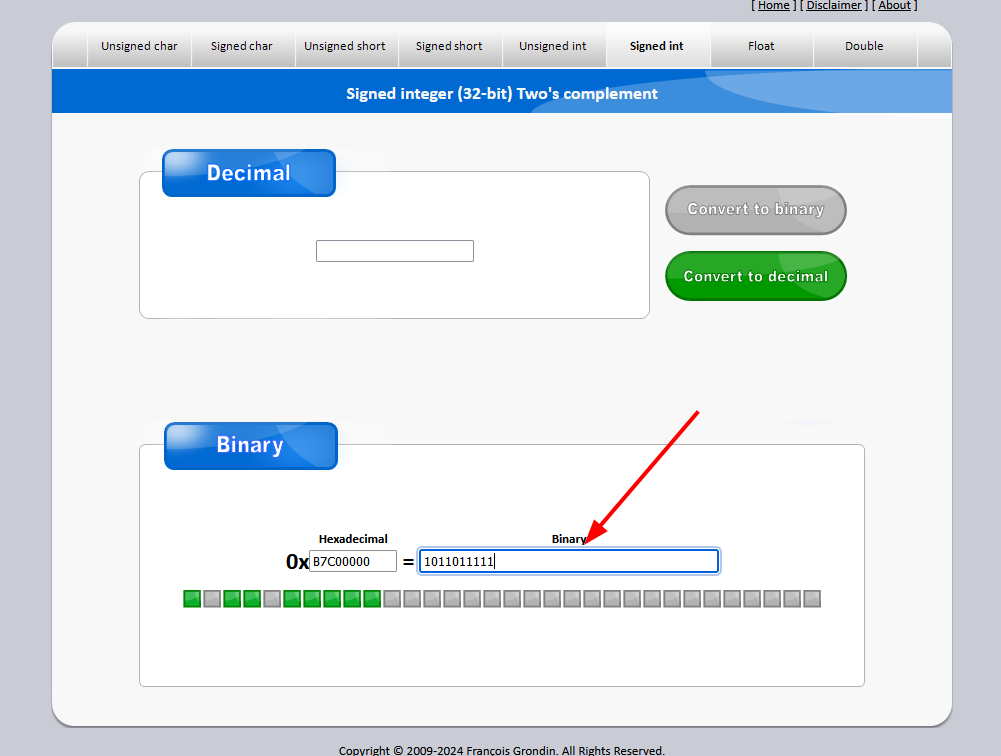

Тепер беремо калькулятор [www.binaryconvert.com]і вставляємо наші коди сюди
І додаємо нулі в кінці, просто натискаємо клавішу нуля

Переводимо двійкові числа в десяткові та маємо значення для сигналу A

Відео демонстрація
https://youtu.be/lLi6d-L4lG4?si=9hloMUVBbuVFme2f

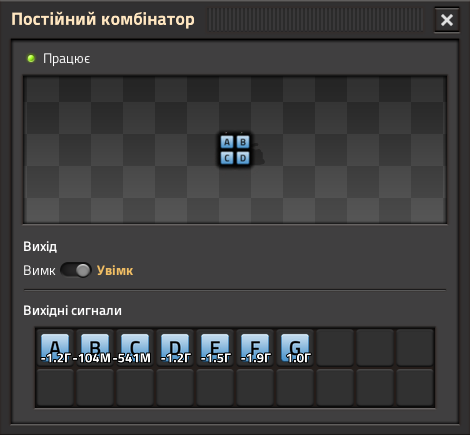

Отримані значення задаємо в постійний комбінатор
І в результаті буде такий комбінатор

Пояснення у розділі Питання\Відповіді

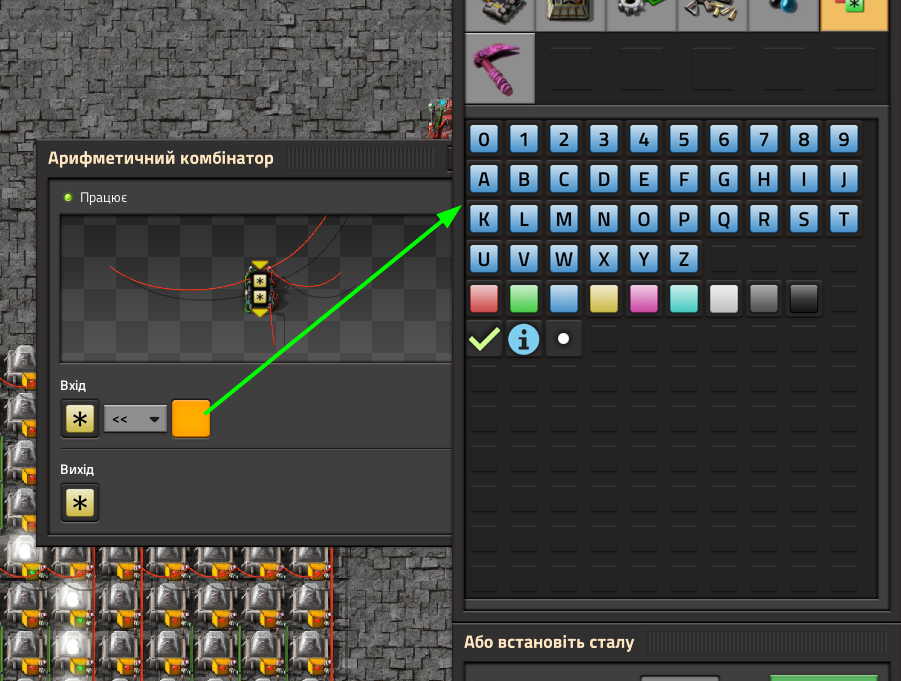

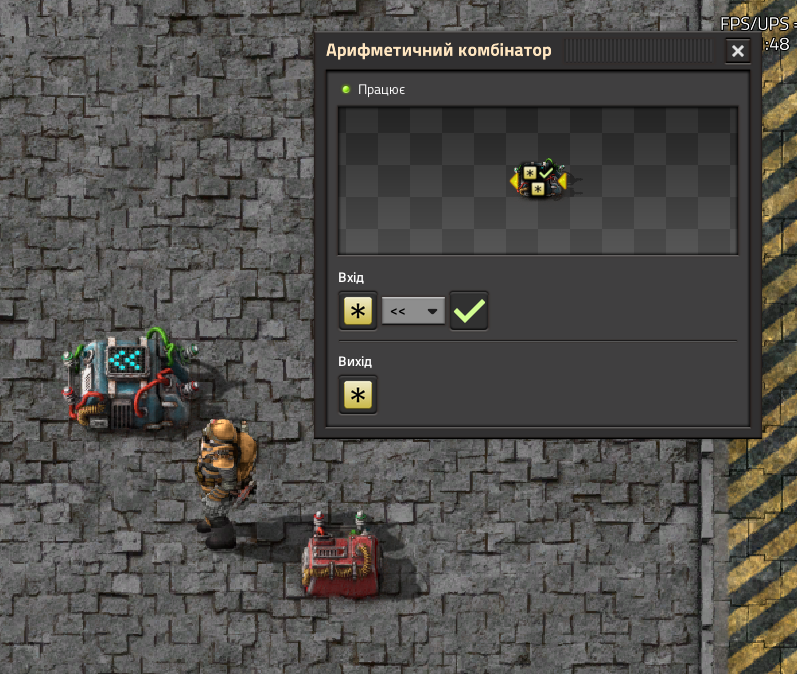

Тепер беремо fарифметичний комбінатор в якому задаємо умову
Сигнальний знак. Його значення буде означати цифру

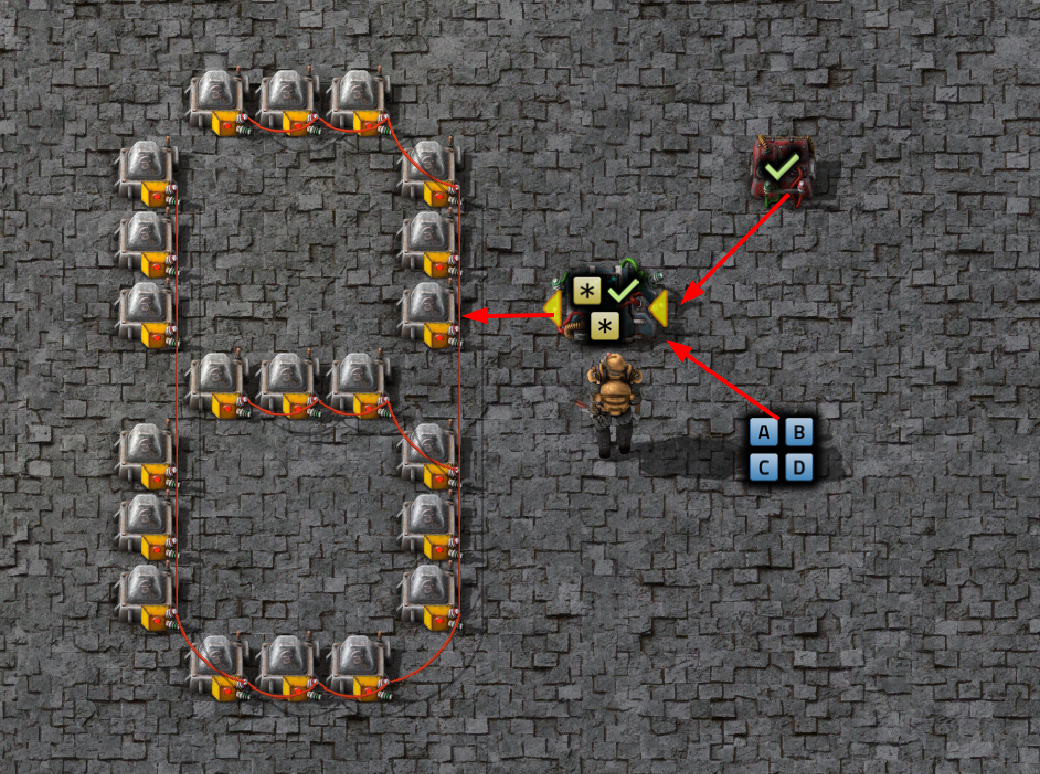

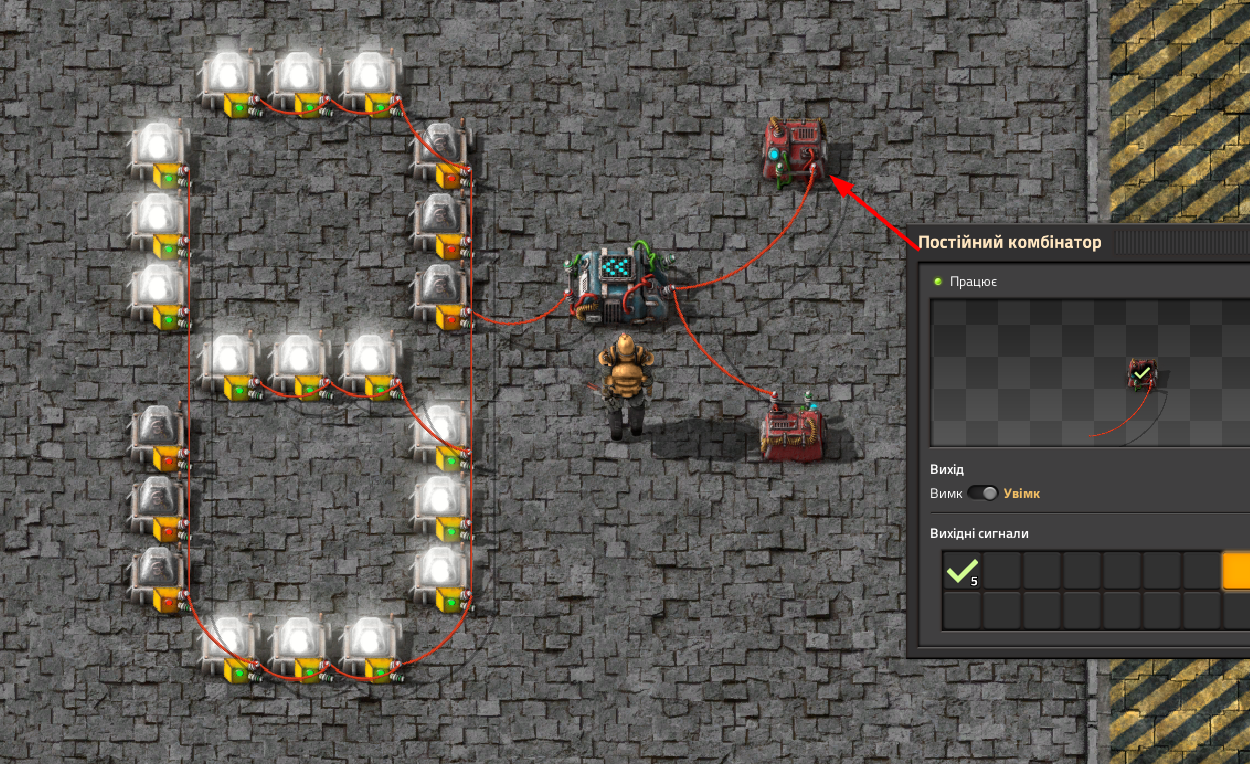

Тепер з'єднуємо схему

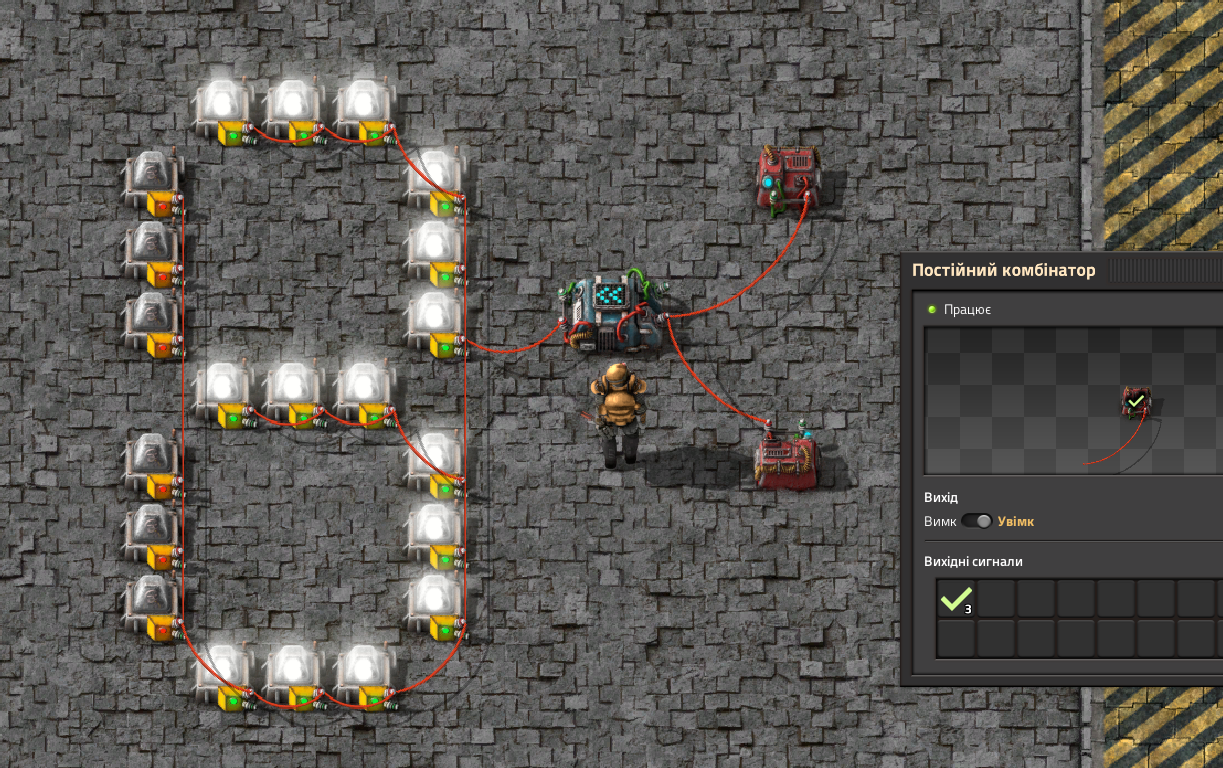

Навчальна схемка готова
Значення галочки, відповідає цифрі на дисплеї

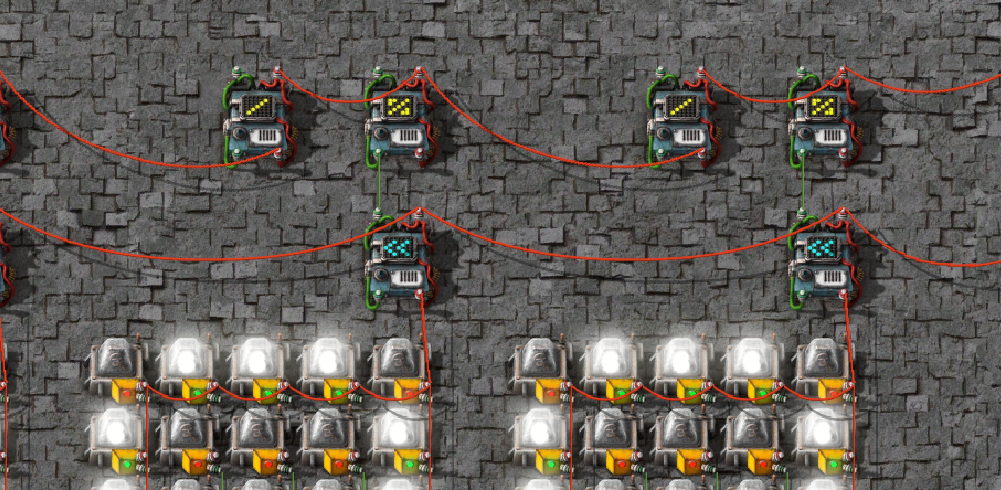

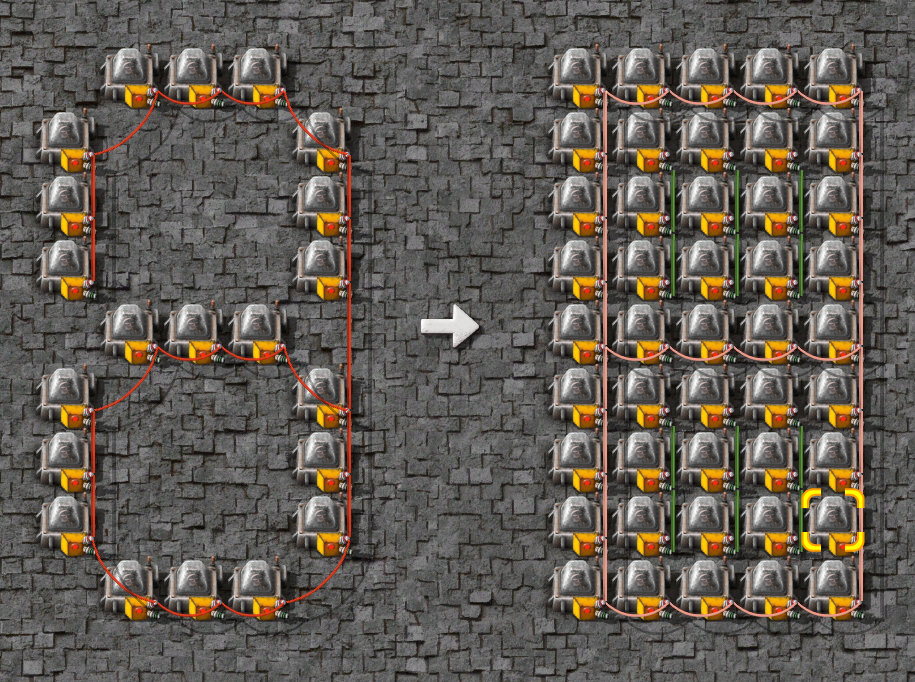

Переробимо цей ¯\(°_o)/¯

Просто додайте маленькі лампи без жодних умов

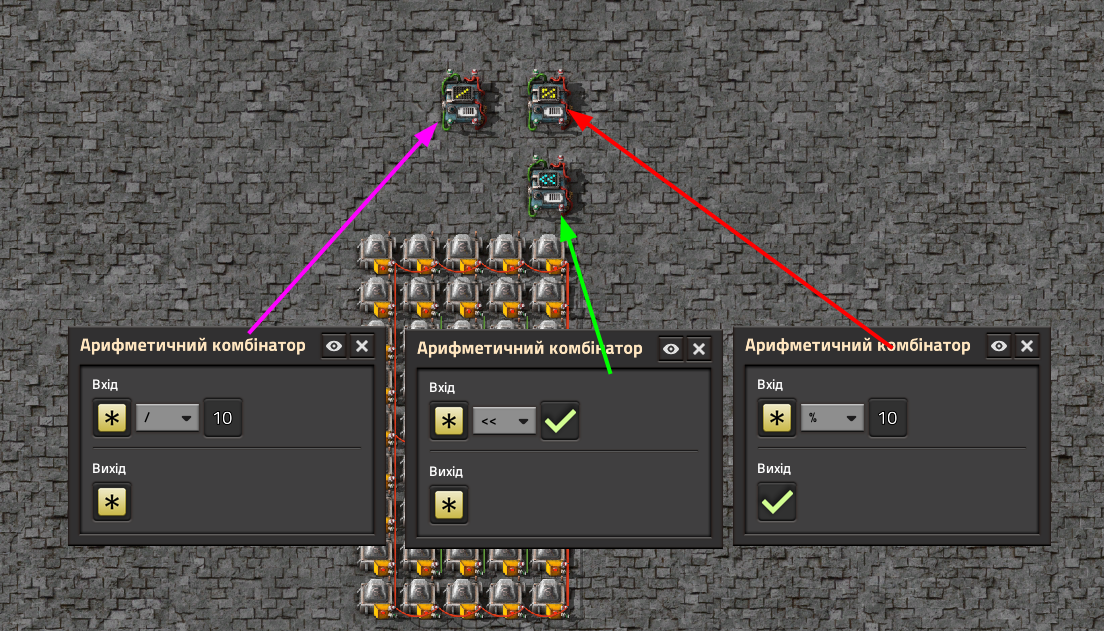

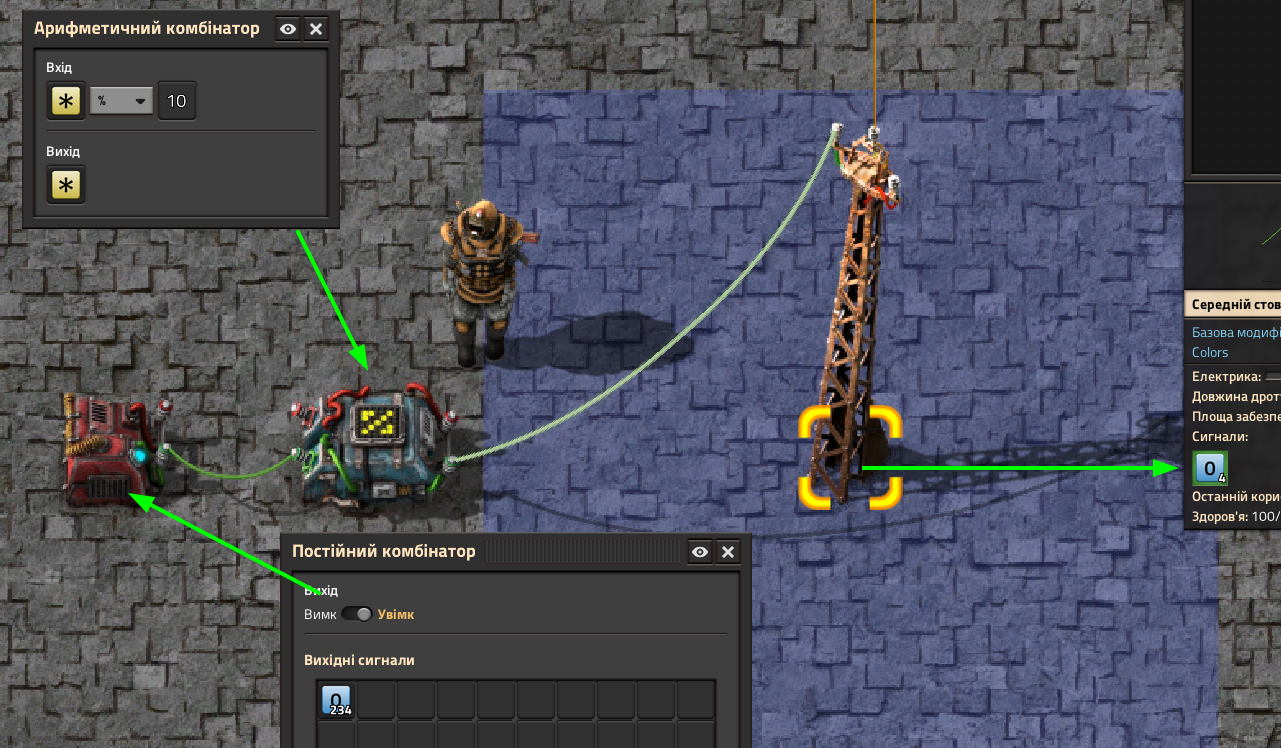

До схеми додається ще два комбінатора

Червона стрілка
Суть цього комбінатора виводити саму крайню цифру

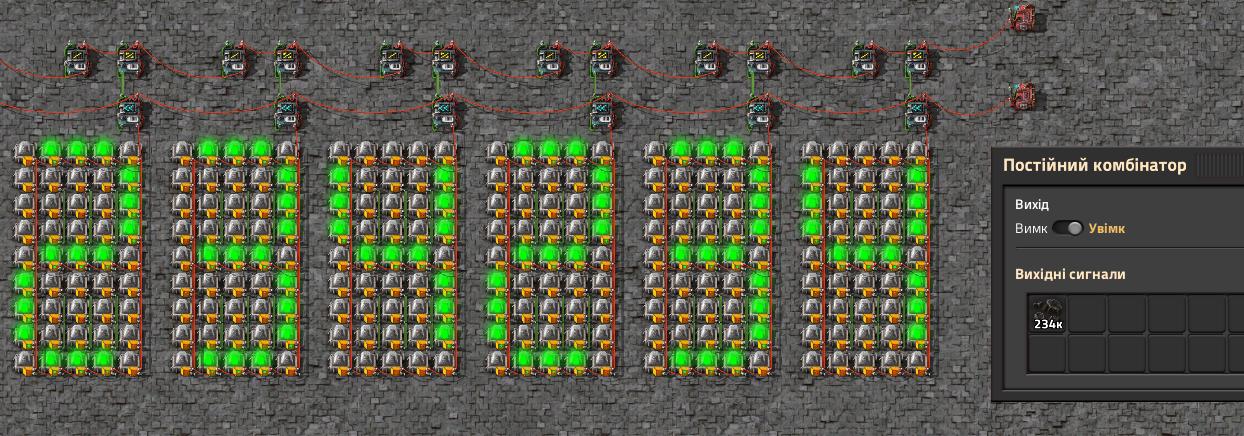

Із 234 на вихід 4 . Для 23 вихід 3 Фіолетова стрілка
Він просто ділить на десять
І цим він допомагає вивести із 234 не 4 , а 3

Та не забуваємо про комбінатор в якому і зберігаються сигнали

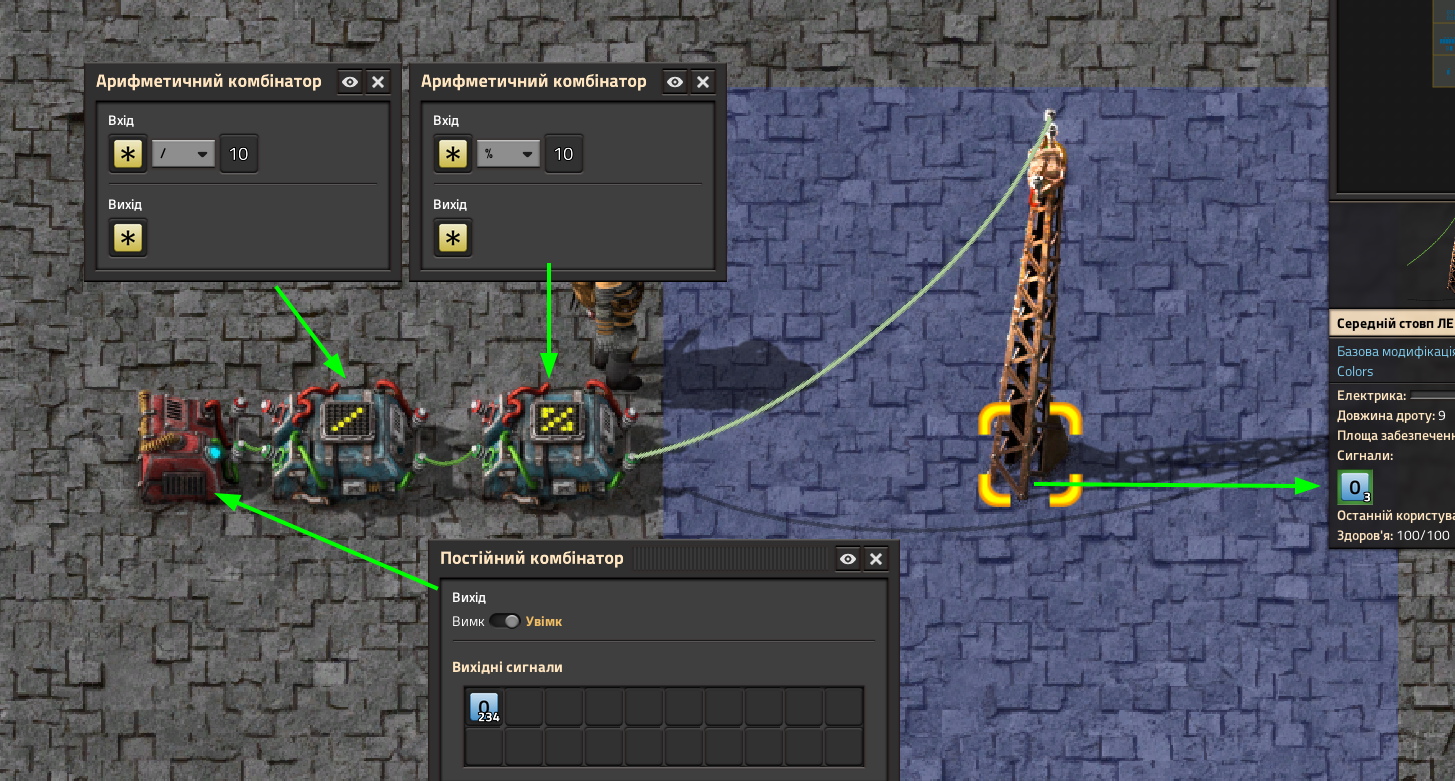

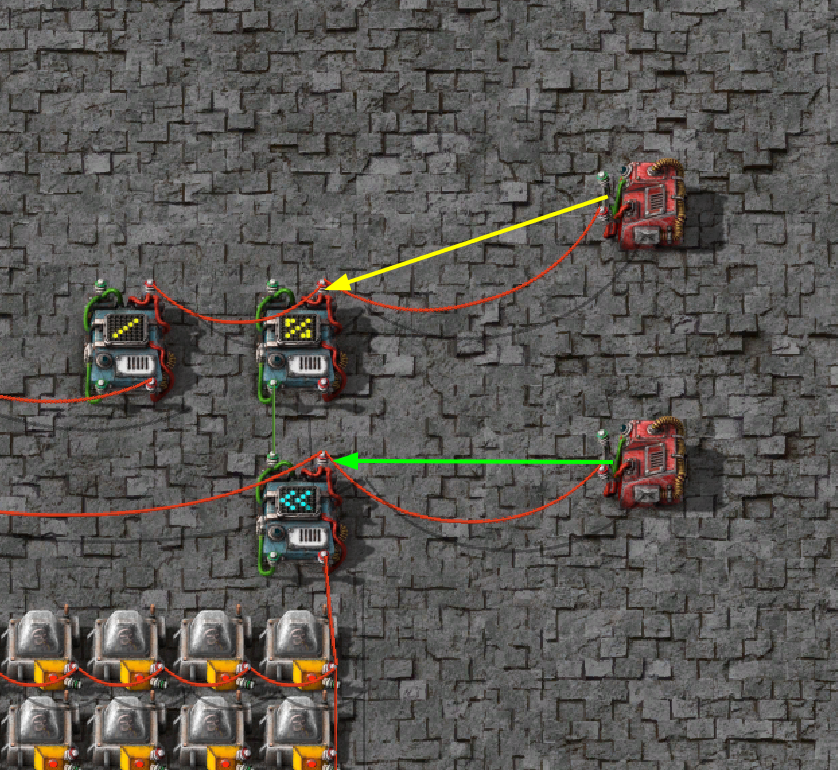

Жовта стрілка, позначає вхід. Можна підключити, що завгодно. Але в прикладі кіл. задам постійним комбінатором

Чому комбінатор на виході знак галочка, а не кожний?

Тут причина перша, для кожного ресурсу в першому комбінаторі (бітовий зсув) доведеться виставляти ресурс, бо він не може приймати будь-що
Галочка виконує в роль фільтра, дерево, камінь, руда. Не важливо, це переведеться в цей сигнал галочка, але збереже значення дерева чи камня

---

Це просто дає змогу не паритись, а просто поставити цей дисплей та підключити ресурс

Задав кіл.вугілля і без проблем отримав значення

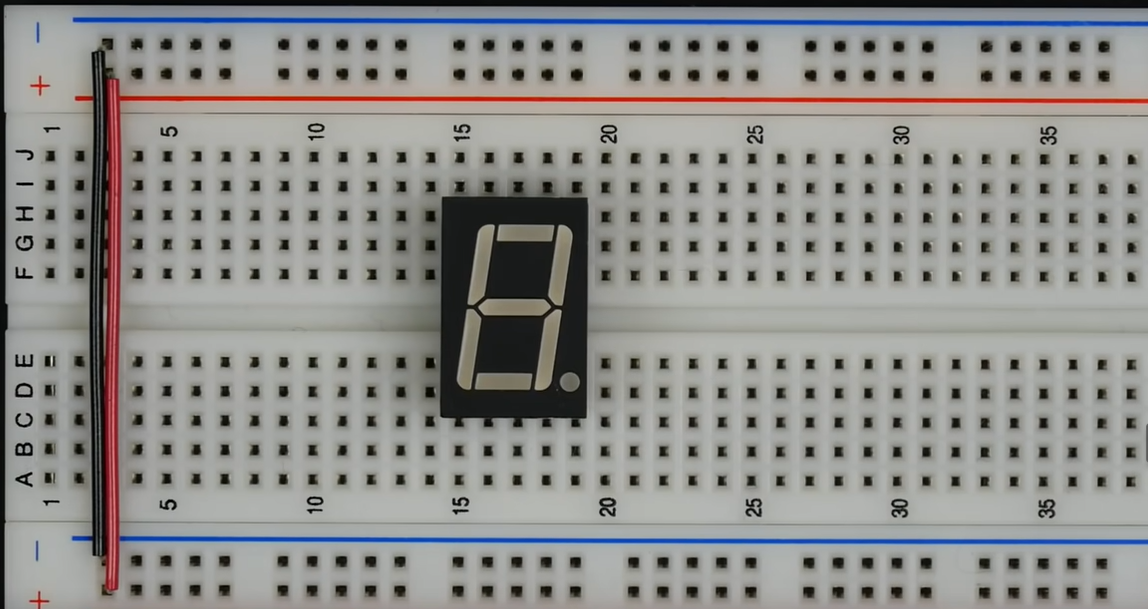

Будь ласка. У вашій владі всі іконки гри.... і це ще не говорю про моди..... Це був навчальний приклад і тут було завдання показати, як робиться дисплей і щоб не було важко був взятий реальний, цифровий дисплей на 7 сегментів

---

Свої дисплеї можете робити якими захочете....

---

Factorio працює на 32 bit

А для комп'ютерних програмах , що працюють на 32 бітах, важливо, щоб кожне число мало точно 32 біти, навіть якщо його двійкове представлення складається з меншої кількості бітів. Наприклад, у випадку числа "1011011111", яке складається лише з 10 бітів, ми додаємо нулі справа, доки кількість бітів не стане 32. Таким чином, кінцеве число буде "10110111 11000000 00000000 00000000". Це робиться для забезпечення того, що кожне число має однакову довжину і може правильно оброблятися комп'ютерною програмою.

Тут зібрав інформацію, що трохи виходить за рамки створення дисплея, але вона також потрібна
https://steamcommunity.com/sharedfiles/filedetails/?id=3161023667

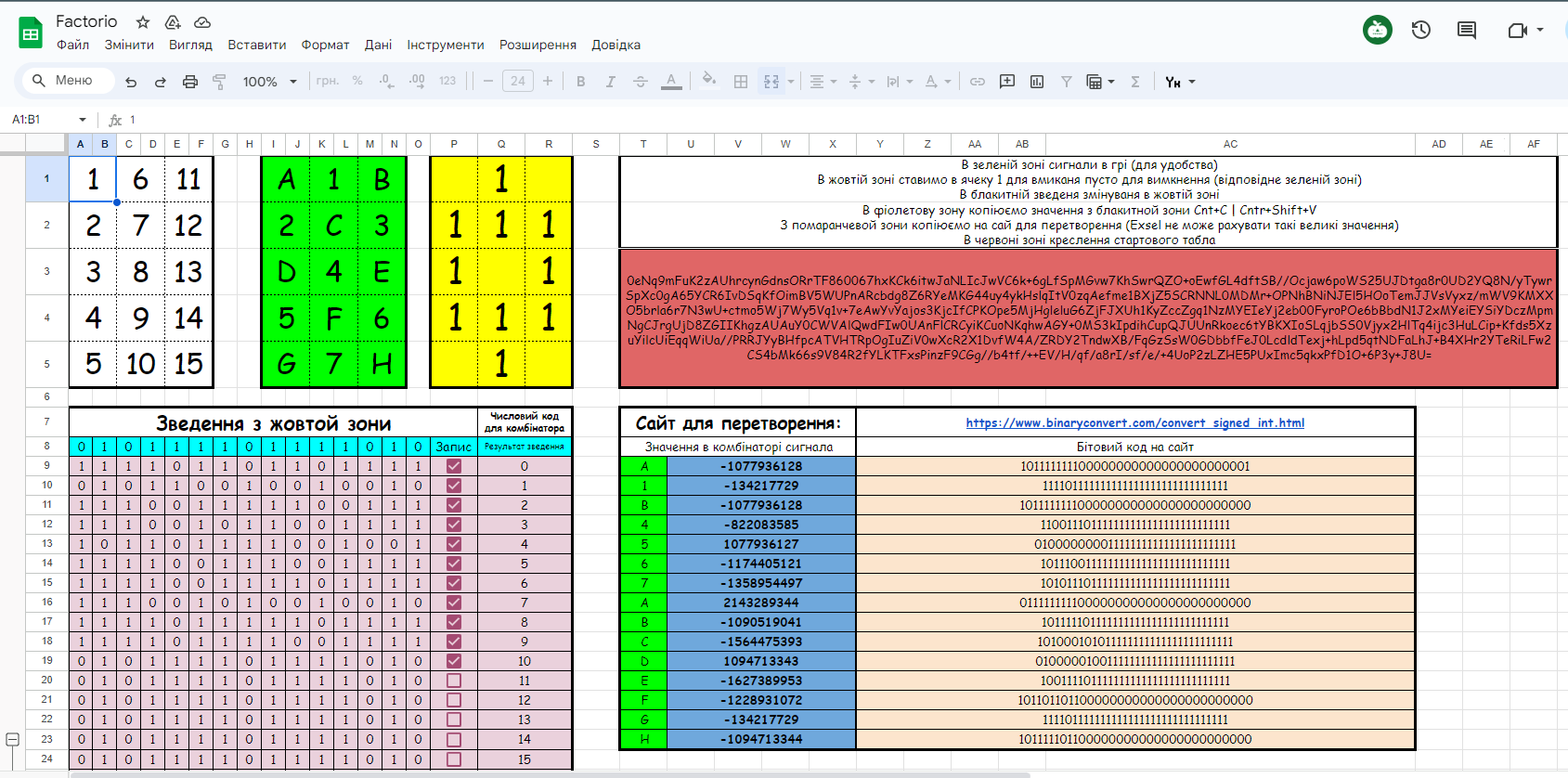

Це готова табличка уже з готовими числами від Sashka_UA_1
https://docs.google.com/spreadsheets/d/1I9cyYWS-F8ROngHpE0G1fSxH_oOpmPMmljETnpeNlsQ/edit?usp=drivesdk

---

ВІдео гайт по цій же темі тільки з подачею від Gosha2006
(В процесі зйомки)
