MODガイド　ノードの設定方法

以下のツールを使ってノードを編集します。

1. FCS
   ノードが追加できないバグは修正済み(2024/2/22時点)


2. Blender
   ノードの座標を決めるために使います。

ノードの編集は以下のフローになります。

1. Blenderに建物とノードの3Dモデルをインポート

2. ノードの座標を決める

3. Blenderの座標をKenshiの座標に変換

4. FCSでノードを編集

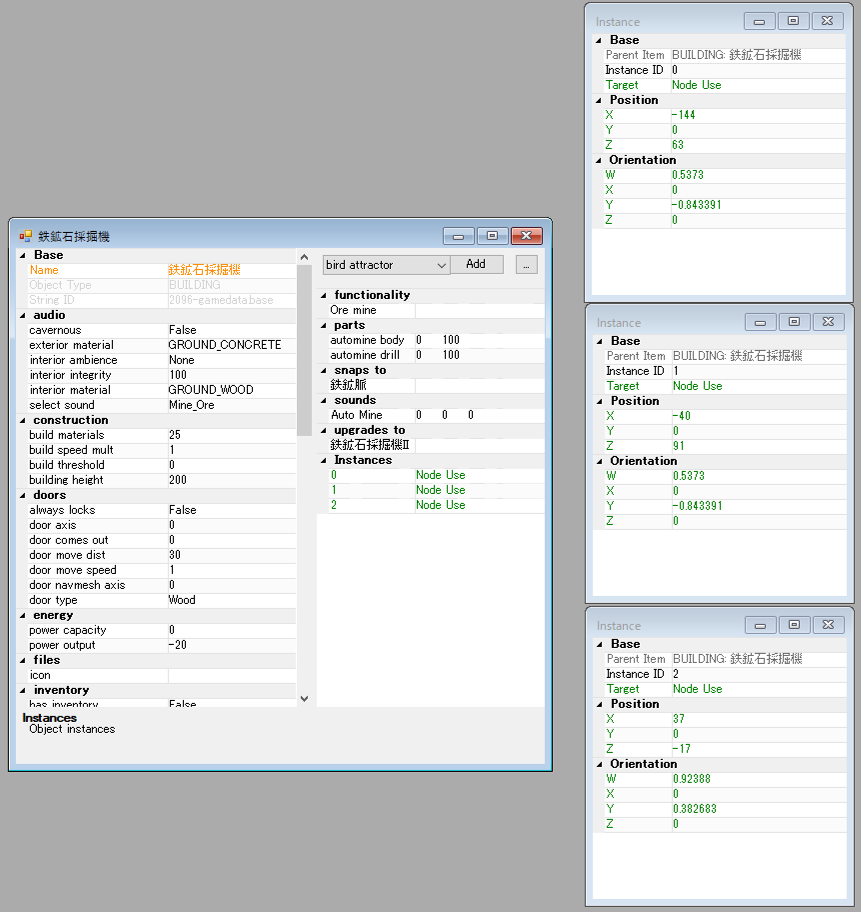

例として鉄鉱石採掘機にノードを追加します。

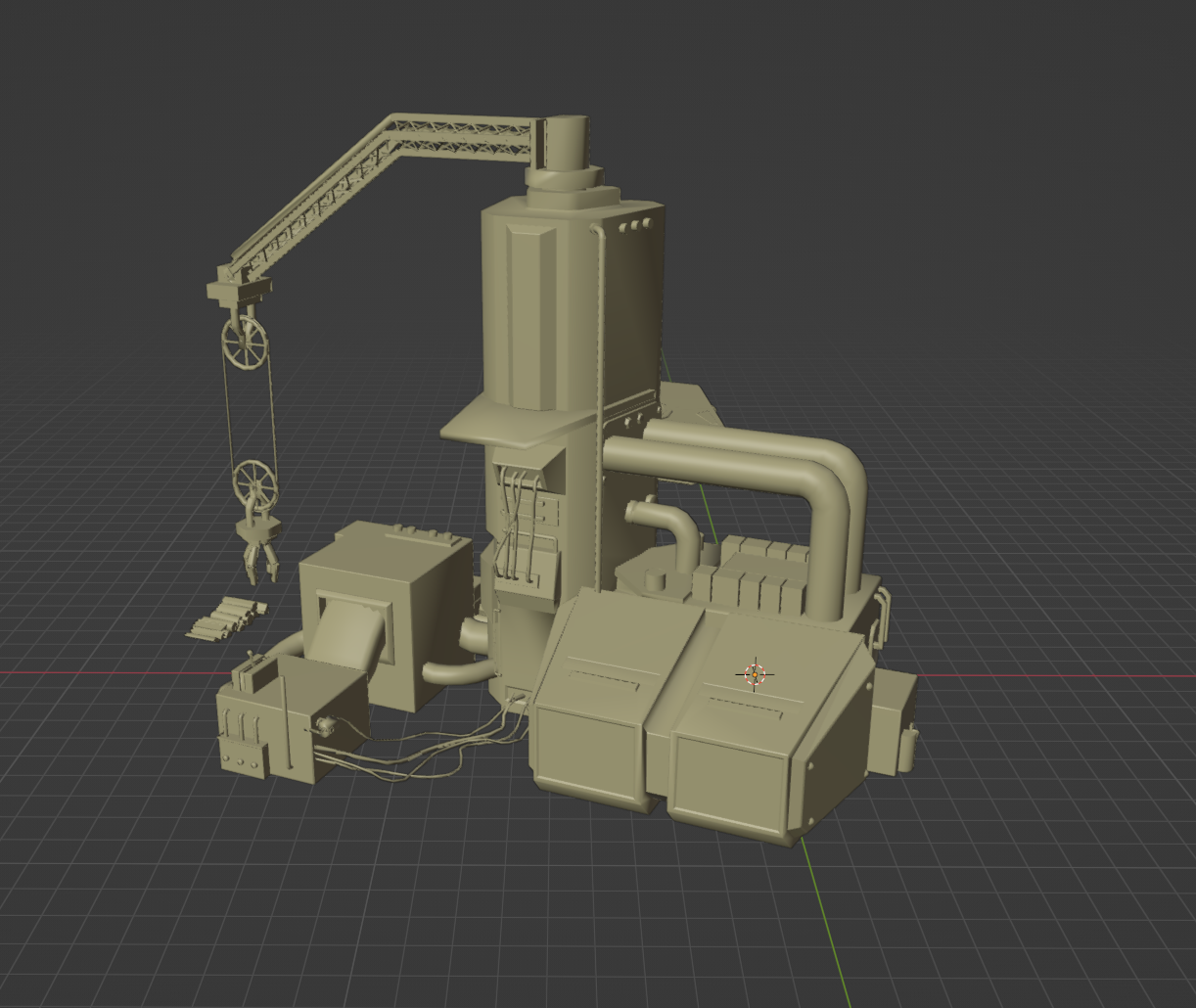

Blenderでmeshをインポートします。

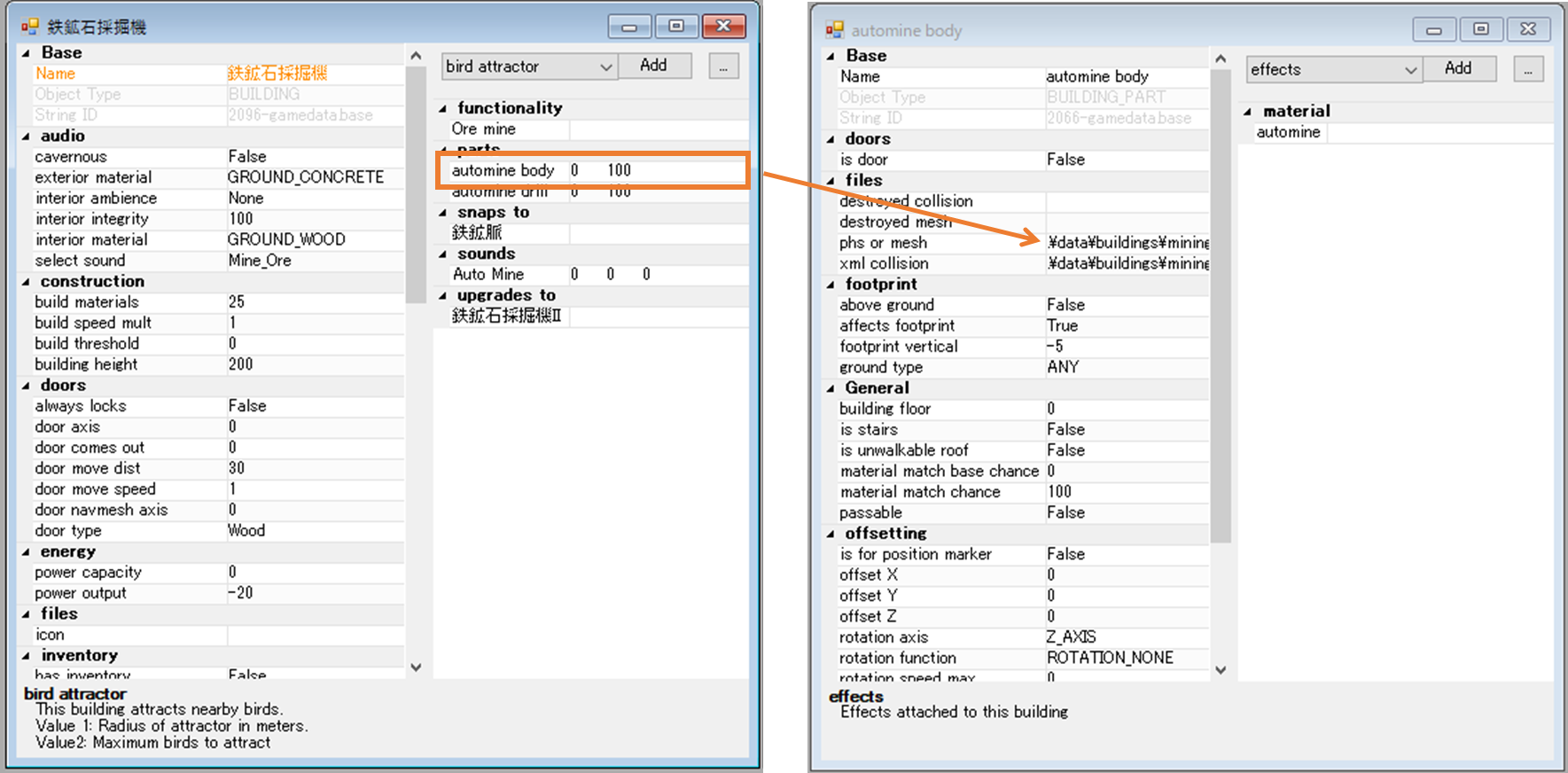

meshファイルの場所

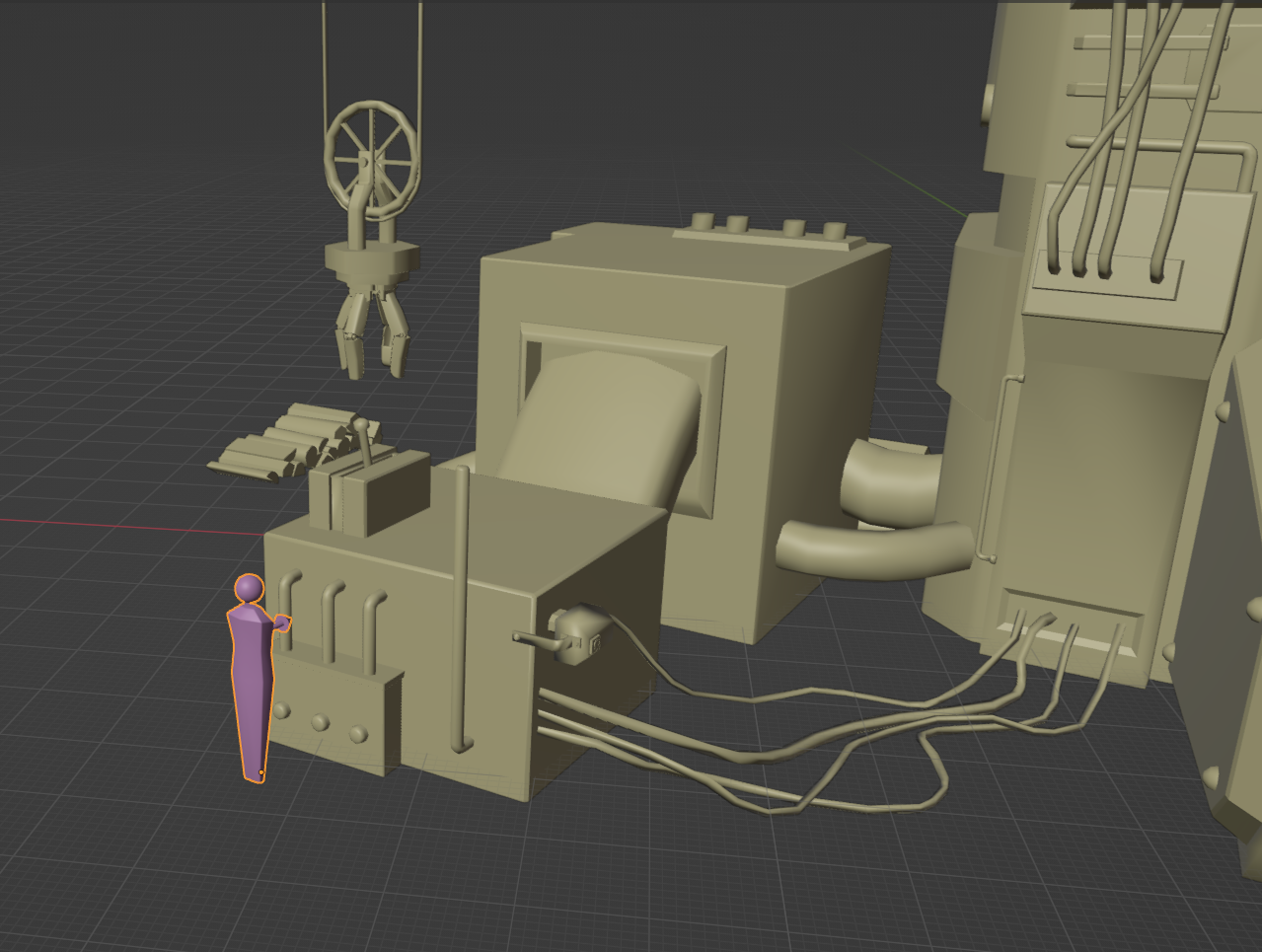

ノードのmeshをインポートして目当ての場所に移動・回転させます。

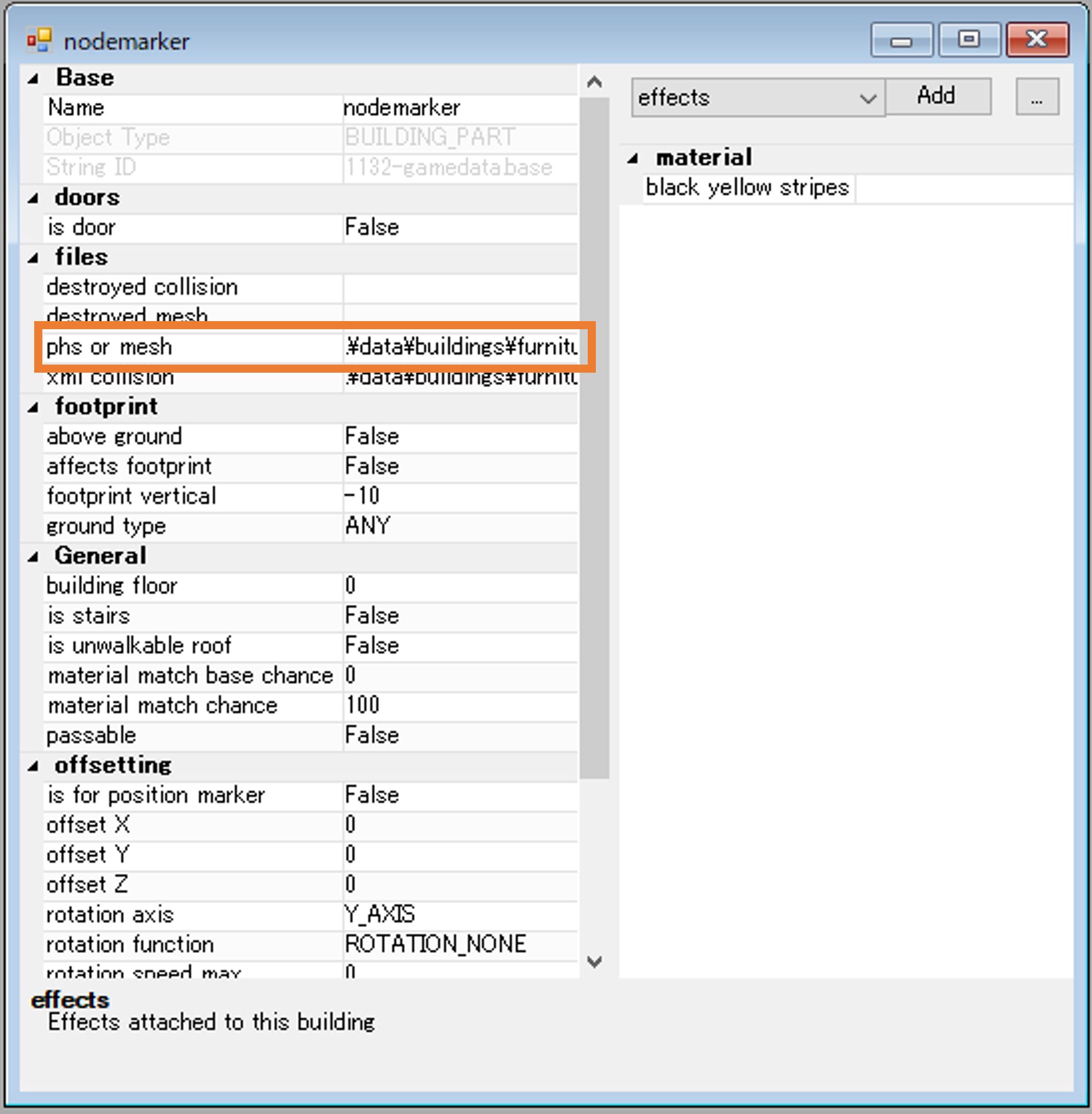

ノードのmeshファイルの場所

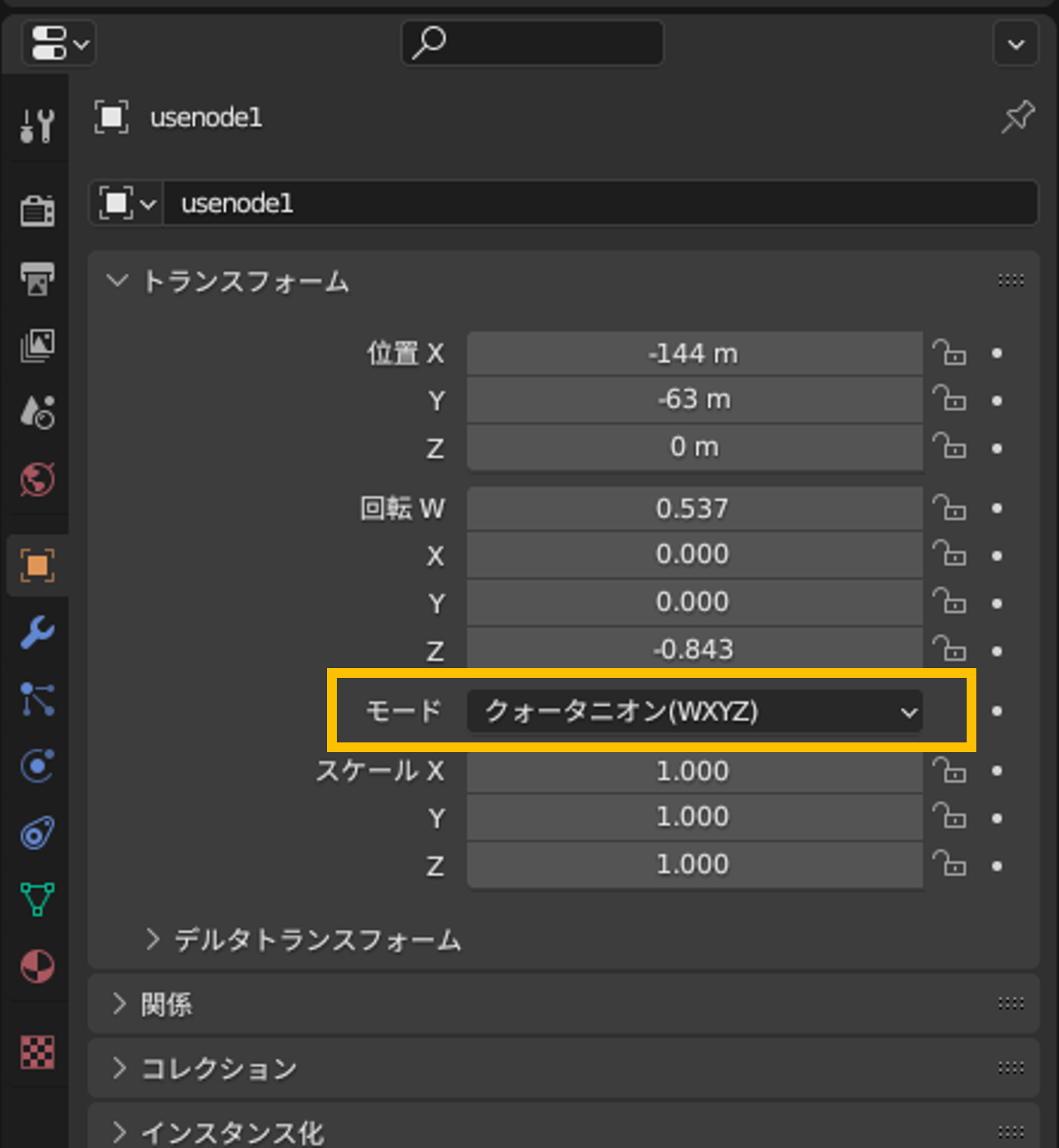

回転モードはクォータニオンにします。

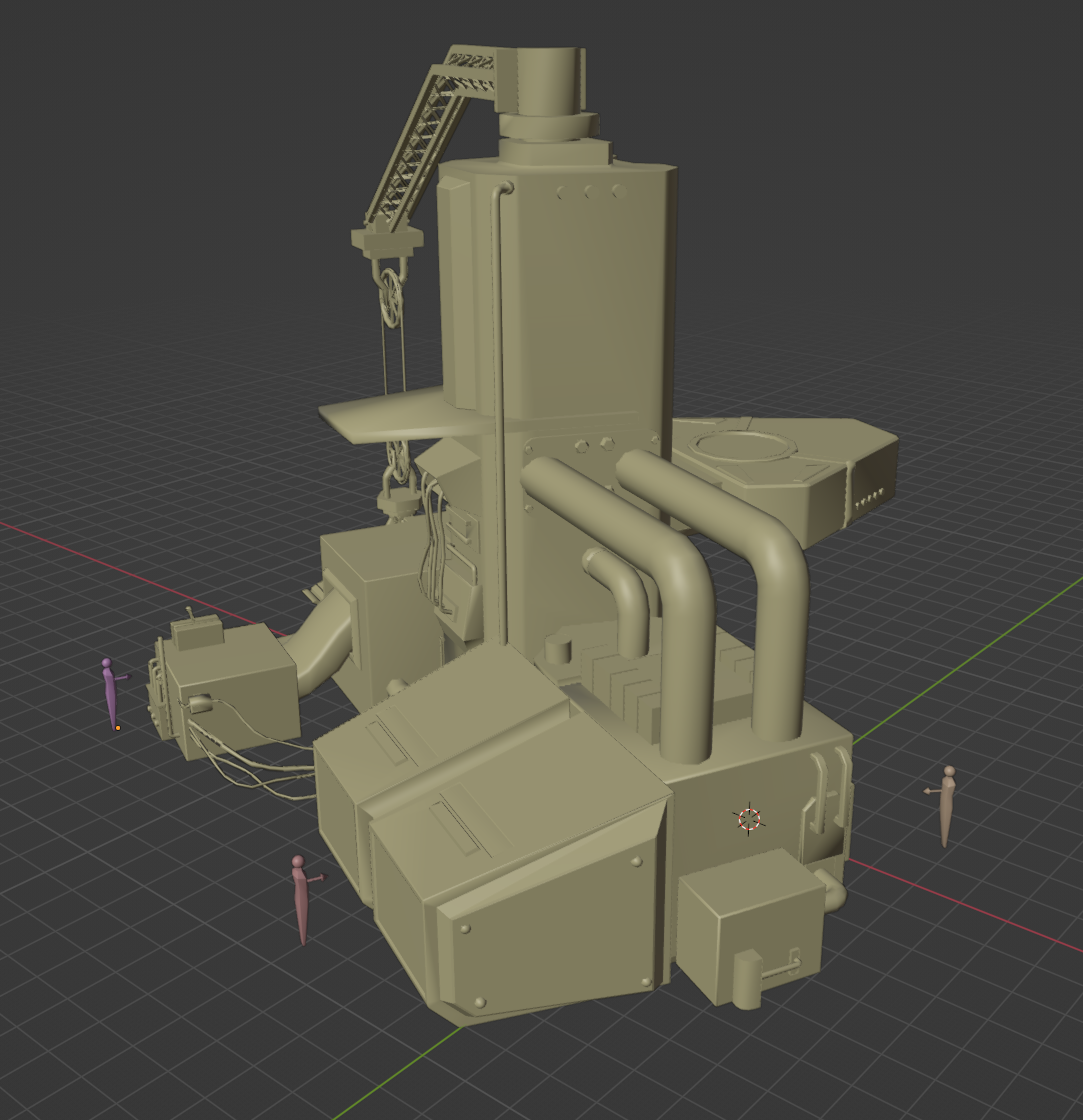

必要な数だけ配置します。

FCSでノードを追加します。

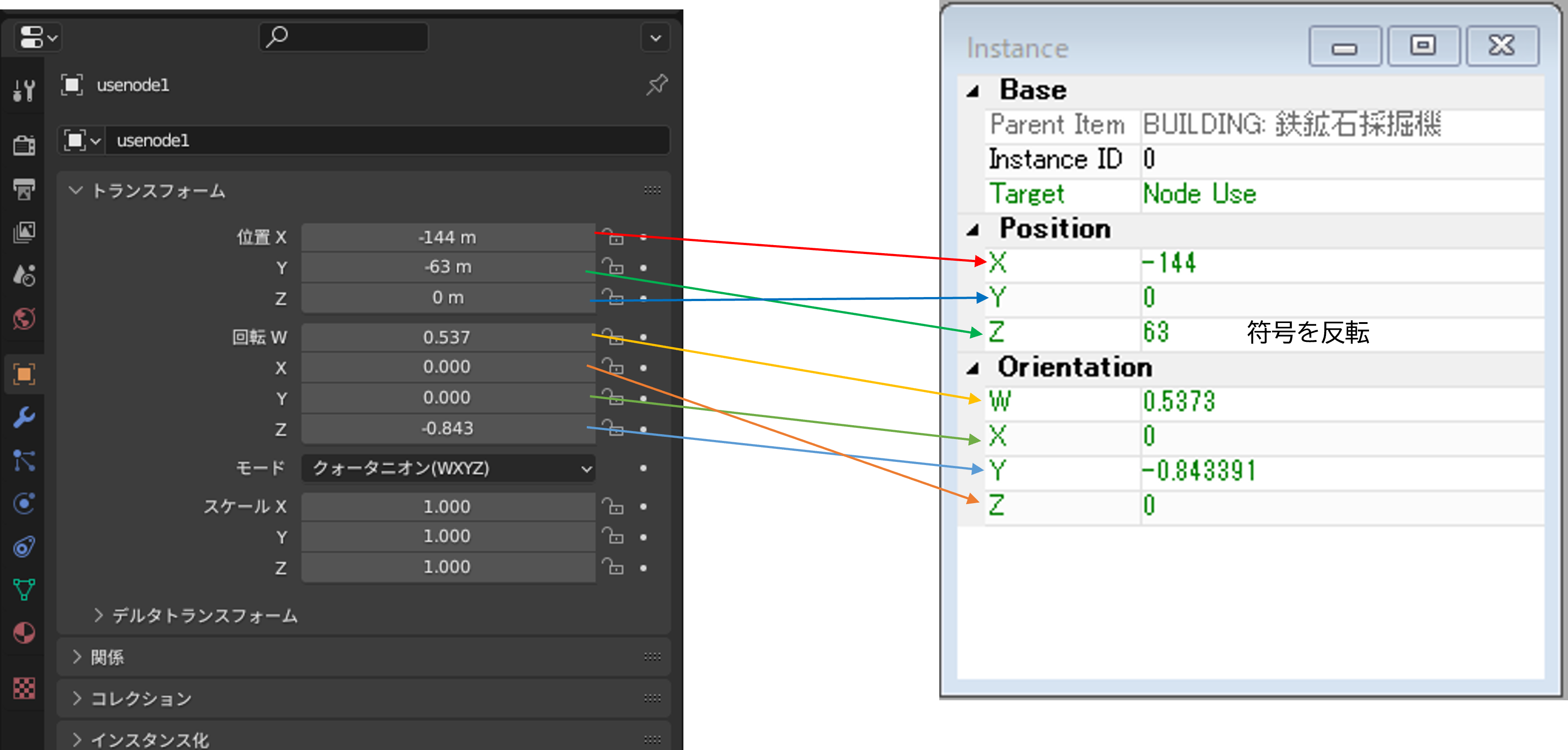

Blender上の数値を画像のようにFCSへ入力します。
変換表は次のセクションにまとめています。

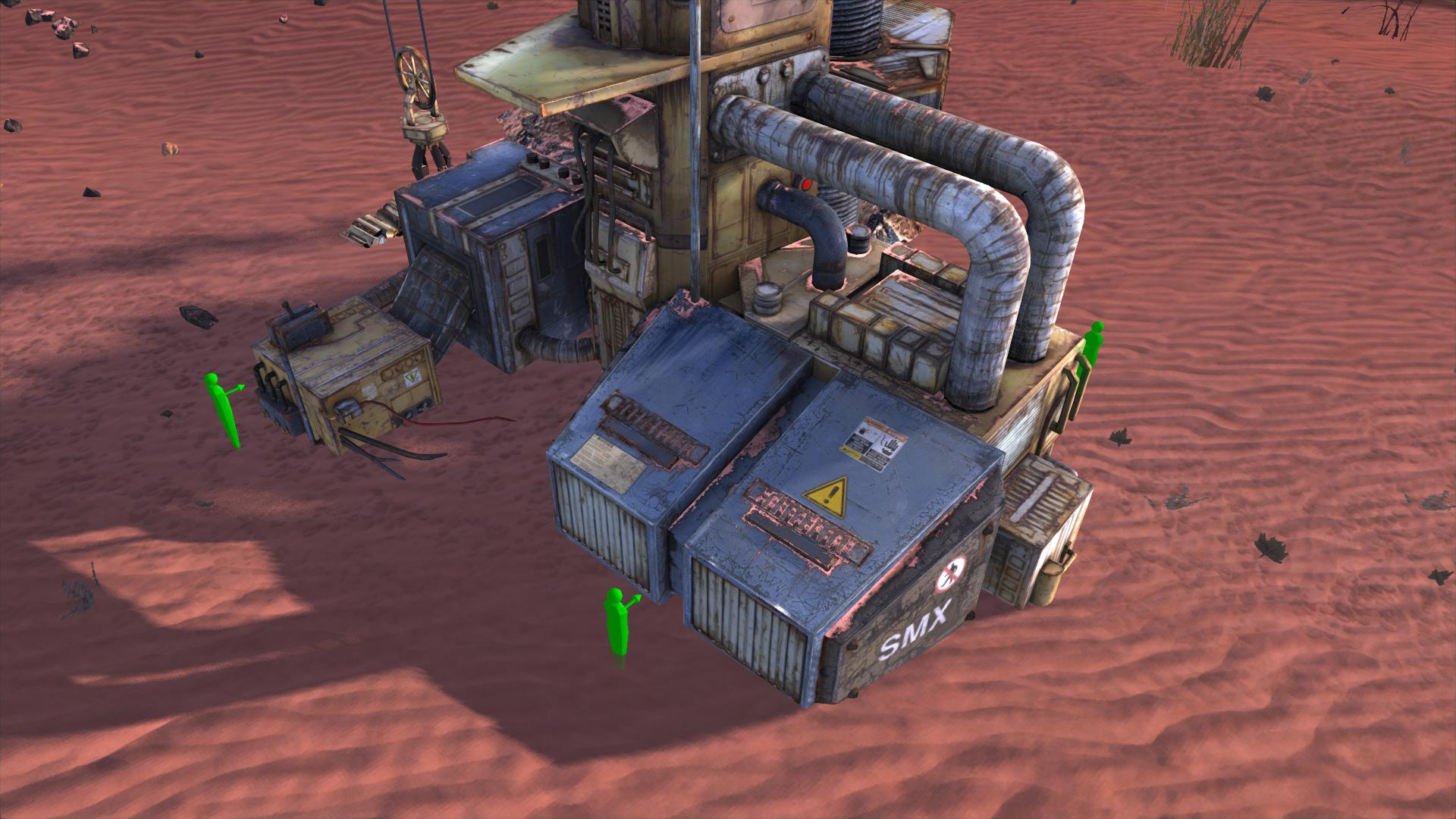

最後にKenshiを起動して配置を確認します。

以下の表でKenshiとBlenderで座標系を変換できます。

• 位置

  Kenshi

  Blender

  X

  X

  Y

  -Z

  Z

  Y


• 回転

  Kenshi

  Blender

  W

  W

  X

  Z

  Y

  X

  Z

  Y

• 位置

  Blender

  Kenshi

  X

  X

  Y

  Z

  Z

  -Y


• 回転

  Blender

  Kenshi

  W

  W

  X

  Y

  Y

  Z

  Z

  X
